插卡式设计
采集卡、输出卡、控制卡、预览卡等模块均为插卡式设计
大规模
支持288*288信号输入输出规模
字幕功能
输入滚动字幕叠加功能,字幕大小位置颜色可调
音频切换
支持3.5mm端子音频信号切换
无缝切换
各种数字、模拟信号间的无缝切换
权限管理
精细化分级权限管理,针对不同登陆用户设置不同权限
长传模块
光纤、HDBaseT、H.264网络编码等多种远程传输模块
矩阵切换
支持矩阵切换,信号可在矩阵输出板随意切换共享
多种接口
支多种输入输出模块板卡,满足各种接口需求
结构应用
HM所有板卡和接口均为模块化设计，可随时根据实际使用需要进行扩展或更换可实现多种信号采集切换功能，支持10几种输入输出接口

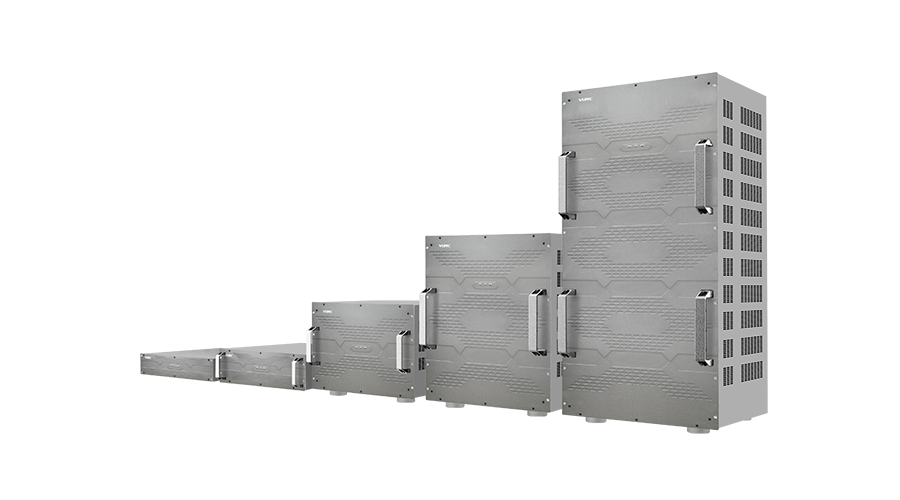

一体机设计
采用一体机设计，单台设备支持288*288信号输入输出，集成拼接及矩阵切换功能，满足多种应用控制环境

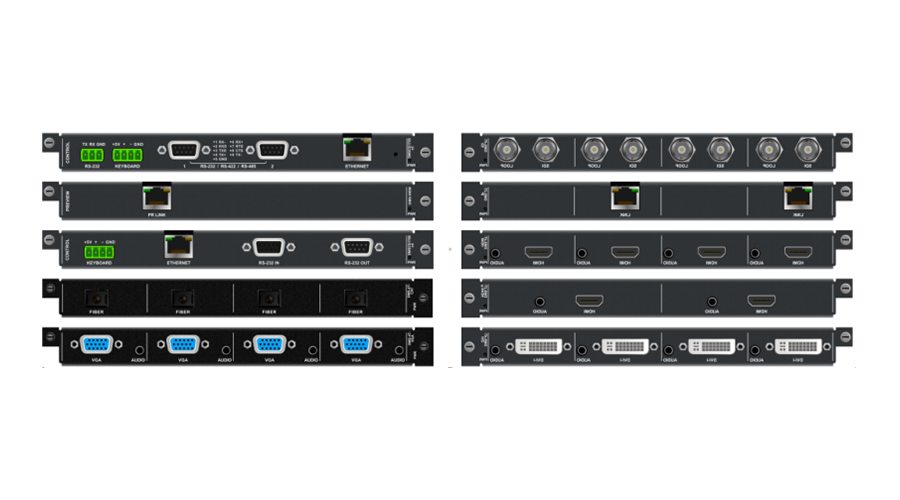

全接口混插模块
HM具有丰富的数据接口模块，支持各类音视频及远传信号混合输入输出及切换
UHD-4K输入输出
支持 3840x2160@60Hz 的 4K 数字高清图像传输，并向下兼容常规分辨率

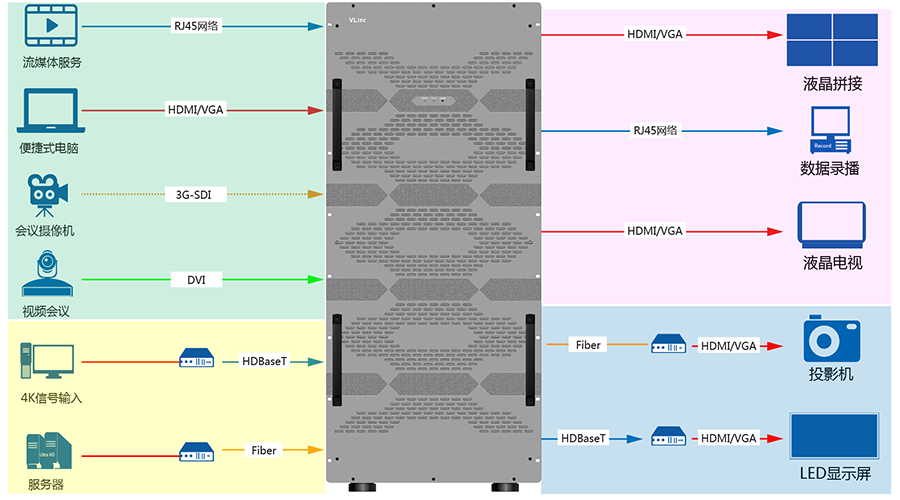

图像远传方案
不同距离传输方案，可使用双绞线（HDBaseT和IP）传输高清音视频接入，支持距离100米，也可使用光纤传输，支持20km以上的最远传输距离

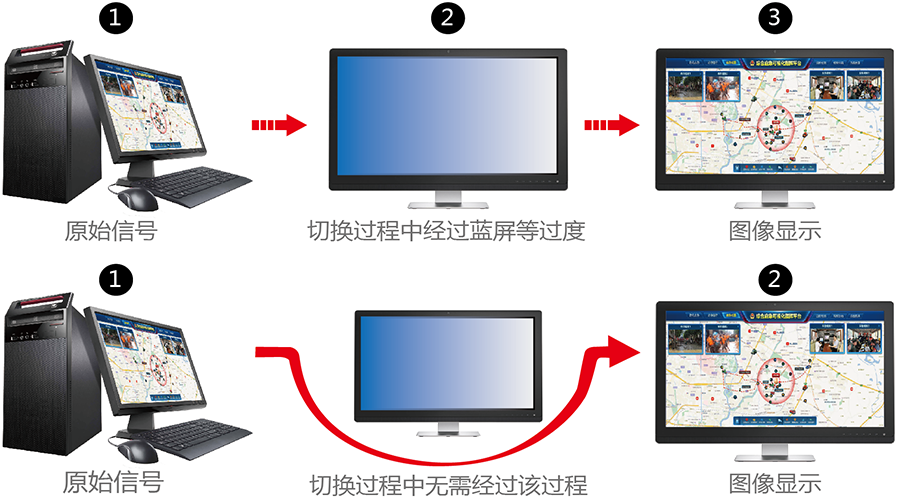

视频无缝切换
HM无缝切换功能使图像在切换过程无闪烁、无黑屏、无抖动、无裂缝等特点，超快的图像转换速度
内嵌画面分割功能
HM设备内嵌图像拼接技术，可实现图像无限自由拉伸、压缩、跨屏、漫游、叠加、画中画、画外画等多种显示功能
|
服务箱体 |
尺寸 |
2U |
3U |
7U |
12U |
24U |
28U |
|
插卡数量（IN/OUT） |
2/2 |
4/4 |
9/9 |
18/18 |
36/36 |
72/72 |
|
|
接口数量（IN/OUT） |
8/8 |
16/16 |
36/36 |
72/72 |
144/144 |
288/288 |
|
|
空载重量 |
约5Kg |
约7Kg |
约16Kg |
约29Kg |
约80Kg |
约250Kg |
|
|
空载功耗 |
18W |
20W |
30W |
50W |
70W |
300W |
|
|
串口控制 |
控制接口 |
RS232，9针母D型接口 |
|||||
|
波特率 |
9600 |
||||||
|
数据位停止位 |
数据位：8，停止位：1 |
||||||
|
网络控制 |
控制接口 |
RJ45 |
|||||
|
控制协议 |
TCP/IP |
||||||
|
控制速率 |
10M/100M,全双工或半双工 |
||||||
|
规格 |
电源 |
100-240VAC,50/60Hz |
|||||
|
工作温度 |
-5℃—55℃ |
||||||
|
工作湿度 |
10％—70％ |
||||||
|
MTBF |
50000h |
||||||
HM所有板卡和接口均为模块化设计，可随时根据实际使用需要进行扩展或更换可实现多种信号采集切换功能，支持10几种输入输出接口
建议先整理使用场景、信号源、显示终端、岗位数量、主要流程、机房与网络条件，再根据现场勘察确定节点、接口和部署方案。
可查看本页产品特性、技术优势和技术规格，并结合官网解决方案与公开案例；如需针对项目的配置建议，请联系威林视讯工程师。
