集分架构
集分式架构，拼、融、切一体化应用管控
ARM架构
32位ARM架构主控芯片,增强数据处理速度
64组曲线调整
确保红、绿、蓝、白颜色下的不同阶段亮度颜色独立调整
暗场补偿
全区域暗场补偿技术,暗场画面不出现漏光带
多窗口显示
支持图像开窗功能,画面显示可随意调整
几何矫正
先进的几何校正性能,几何可任意调整
高清信号
具有超高底板带宽,单路支持4K分辨率
72通道融合
支持多达72个通道的信号融合矫正
可视化管理
对输入信号实现预览回显画面的可视化管理
结构应用
MT采用全新技术，集数据采集、信号切换、几何校正、边带羽化、颜色调节等功能于一身，内置了多画面拼接、矩阵切换及分组控制功能，可实现边带融合羽化、4K超清数据采集、信号切换、图像回显、中控管理等多种功能应用。
拼融切一体化结构处理
多组屏共享及数据管理，将所有显示终端统一通过一套系统进行支撑管理，兼具投影融合、画面拼接、矩阵切换等功能，支持不少于5个组系统管理应用

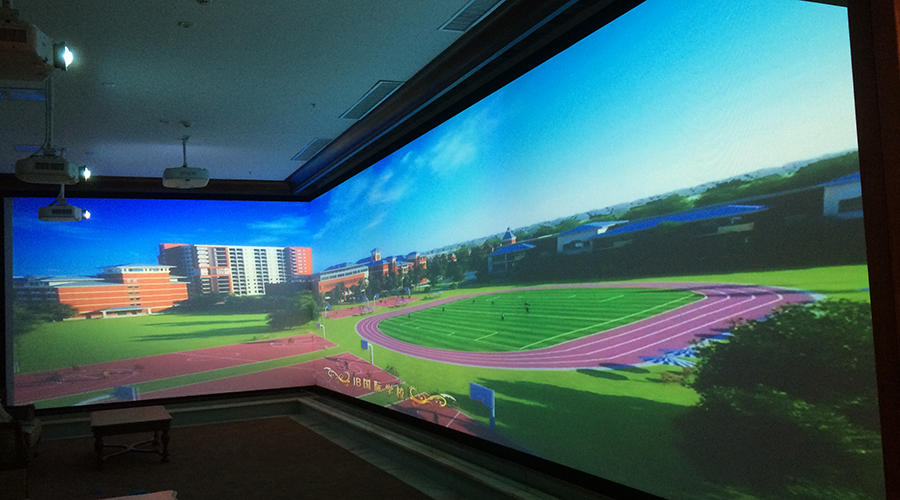

先进的几何校正性能
具有先进的几何矫正功能，支持平面融合、弧面、柱面、球幕、异形、梯形等，几何校正的网格及基准移动步距点数可任意调整

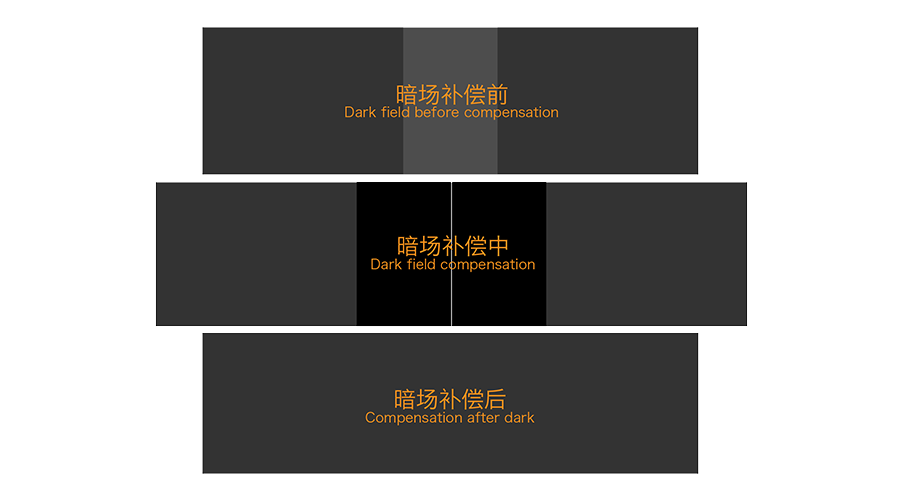

全区域暗场补偿
支持暗场补偿功能，可有效的对融合后投影之间的发光暗场进行补偿处理，保证融合在暗区和亮区均具有很好的显示效果，采用漏光补偿机制，完美拟合投影漏光带

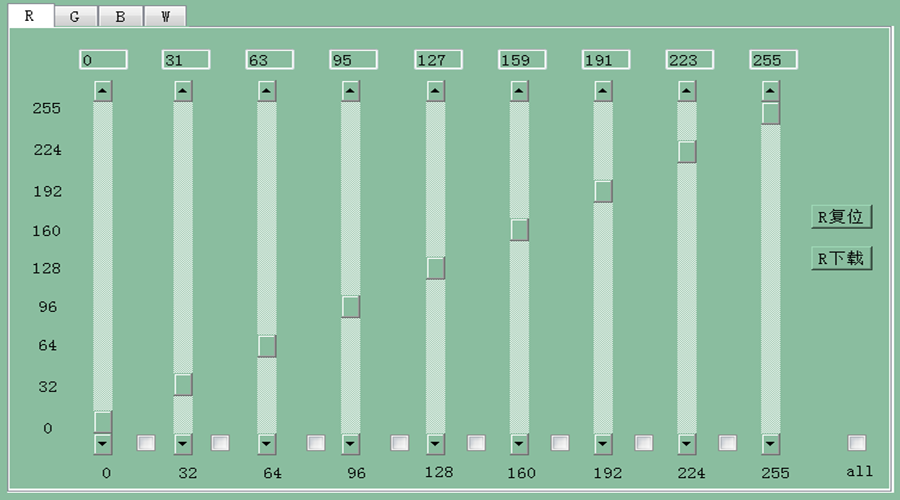

融合优化曲线调整
MT具有64组融合优化曲线调整技术，确保四种色彩红、绿、蓝、白颜色下的不同阶段亮度颜色独立调整，确保颜色平滑过渡
多窗口显示
边缘融合器支持图像开窗功能，可支持多个不同的图像同时进行融合拼接处理，每个图像窗口都可进行位置、大小、漫游叠加
4K超高清输入
边缘融合器支持HDMI/DVI/DP等高清输入接口，支持1920*1080@60Hz、1920*1200@60Hz、4K@60Hz等分辨率

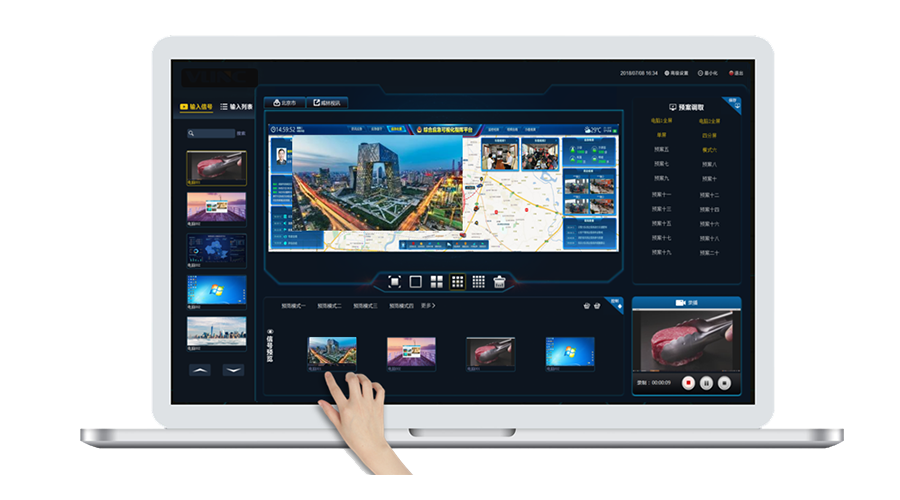

可视化管理平台
MT包含可视化管理模块，可实现对前端输入信号的可视化预览，提前了解当前输入设备的信号显示情况，每路视频分辨率达到1080P@30fps或720P@30/60fps
|
型 号 |
MT-1800 |
|
|
参基本数 |
分辨率 |
1920*1200、1920*1080、1400*1050、1024*768 |
|
输入信号 |
SDI、HDMI、DVI、VGA、CAT、IP、CVBS、4K-HDMI/DVI |
|
|
输出信号 |
HDMI、DVI、VGA、HDBaseT |
|
|
常规配置 |
MT1800-2D，2通道融合 MT1800-3D，3通道融合 MT1800-4D，4通道融合 MT1800-5D，5通道融合 MT1800-6D，6通道融合 MT1800-7D，7通道融合 MT1800-8D，8通道融合 |
|
|
融合处理 |
最大融合数量 |
72融 |
|
融合类型 |
平面融合、弧面、柱面、球幕、3D立体、异形融合 |
|
|
几何矫正 |
曲线几何矫正、单像素校正、几何矫正点数任意设置，灵活操作 |
|
|
色彩校正 |
优化色域校正 |
|
|
边带调整羽化 |
边带发生宽度任意调整，边带羽化处理 |
|
|
颜色调整 |
64组融合优化曲线调整技术 |
|
|
暗场补偿 |
漏光补偿，完美处理暗场，融合后投影间的发光暗场有效补偿处理 |
|
|
开窗数量 |
单通道4画面，层次任意组合、叠加、缩放，互不局限影响 |
|
|
串口 |
控制接口 |
RS232，9针母D型接口 |
|
波特率 |
9600 |
|
|
数据位停止位 |
数据位：8，停止位：1 |
|
|
网络 |
控制接口 |
RJ45 |
|
控制协议 |
TCP/IP |
|
|
控制速率 |
10M/100M,全双工或半双工 |
|
|
规格 |
电源 |
100-240VAC,50/60Hz |
|
工作温度 |
-5℃—55℃ |
|
|
工作湿度 |
10％—70％ |
|
|
MTBF |
50000h |
|
