插卡式设计
采集卡、输出卡、控制卡、预览卡等模块均为插卡式设计
大规模
支持288*288信号输入输出规模
字幕功能
输入滚动字幕叠加功能,字幕大小位置颜色可调节
音频切换
支持3.5mm端子音频信号切换
可视化管理
对输入信号实现预览回显画面的可视化管理
权限管理
精细化分级权限管理,针对不同登陆用户设置不同权限
屏幕分组
支持多达设置5个组屏幕分别进行管理
矩阵切换
支持矩阵切换,信号可在矩阵输出板和拼接板卡上共享
多种接口
支多种输入输出模块板卡,满足各种接口需求

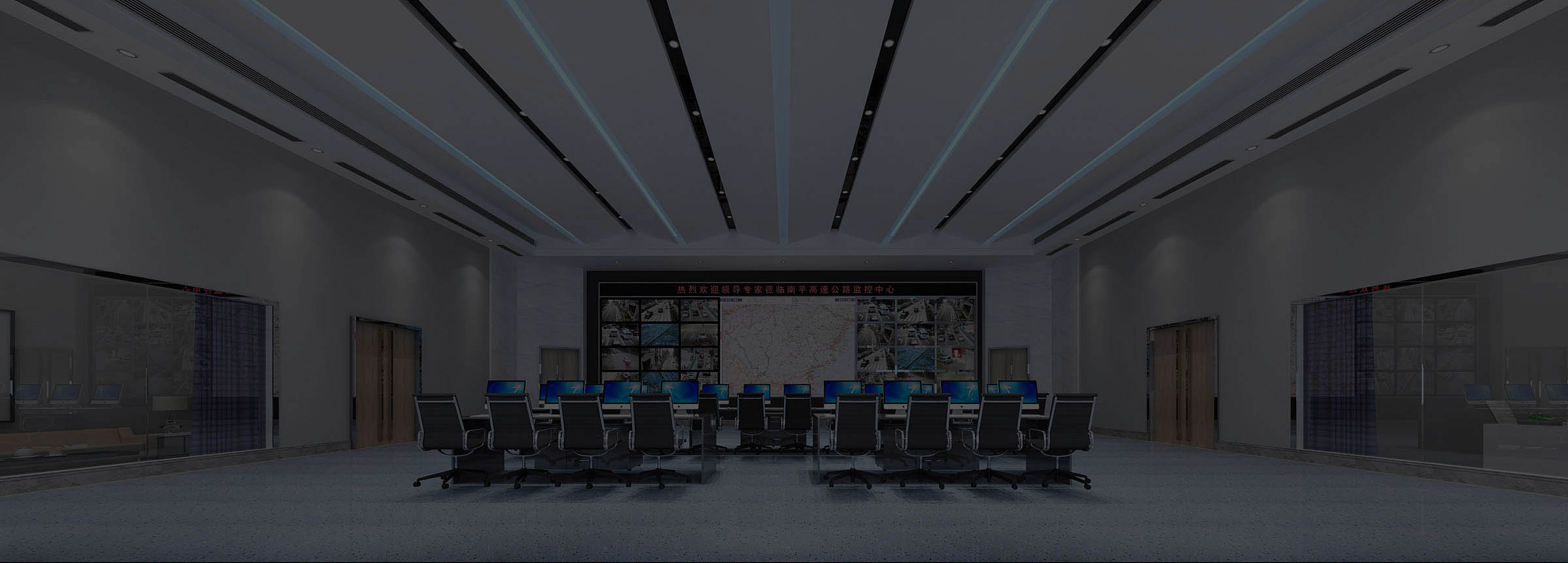

结构应用

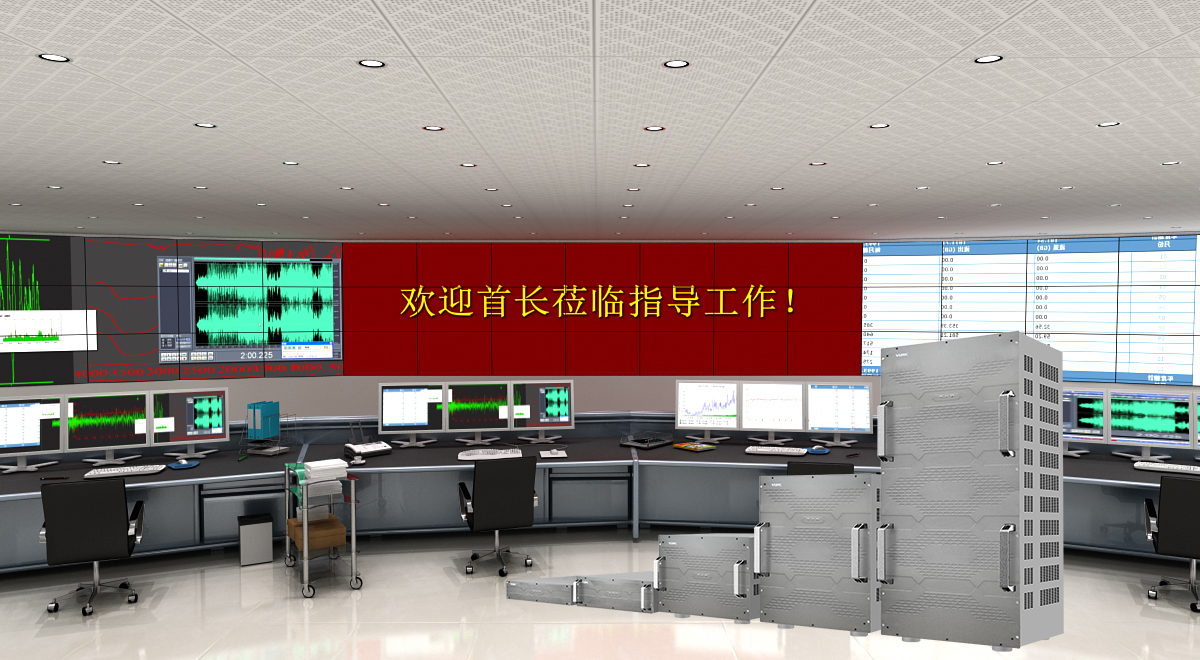

MS摒弃了传统控制设备功能单一、灵活性差的特点，在原有的基础上进行全面升级，MS集成了多信号采集、显控处理、音视频图像混合切换、分组管理、多用户管理、可视化管理等多种功能。
大规模一体机设计
采用大规模一体机设计，单台设备最大支持288*288信号输入输出，集成拼接及矩阵切换功能，满足多种应用控制环境

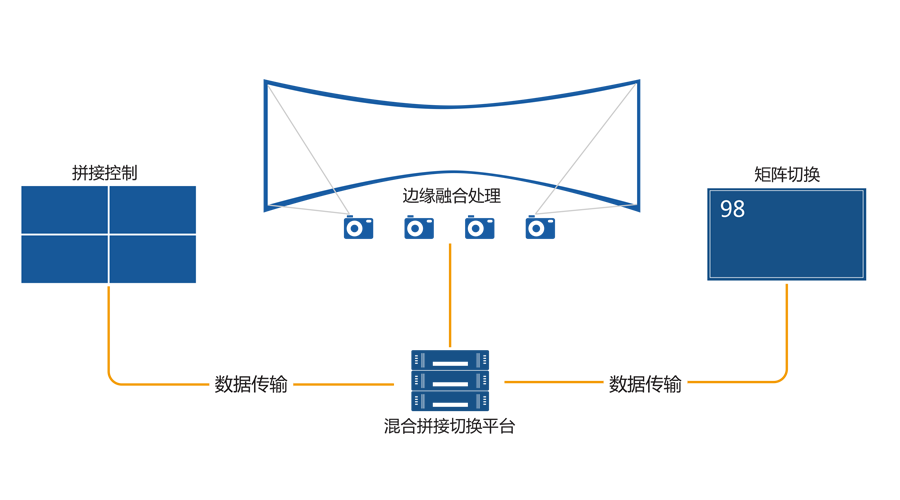

混合拼接切换平台
MS支持多格式信号拼接显示、混合切换、融合控制、分组拼接显示的混合图控产品，一套设备可完全替代拼接及矩阵切换，输出板卡可共享矩阵及图像拼接信号

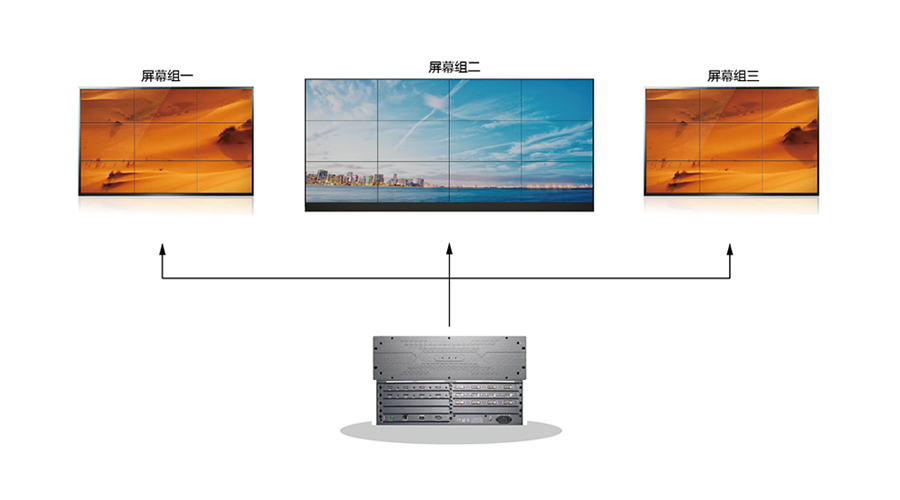

多屏分组管理
多组屏共享及数据管理，将所有显示终端统一通过一套MS进行支撑与管理，系统兼具拼接及矩阵切换功能，支持不少于5个屏组的系统管理及应用

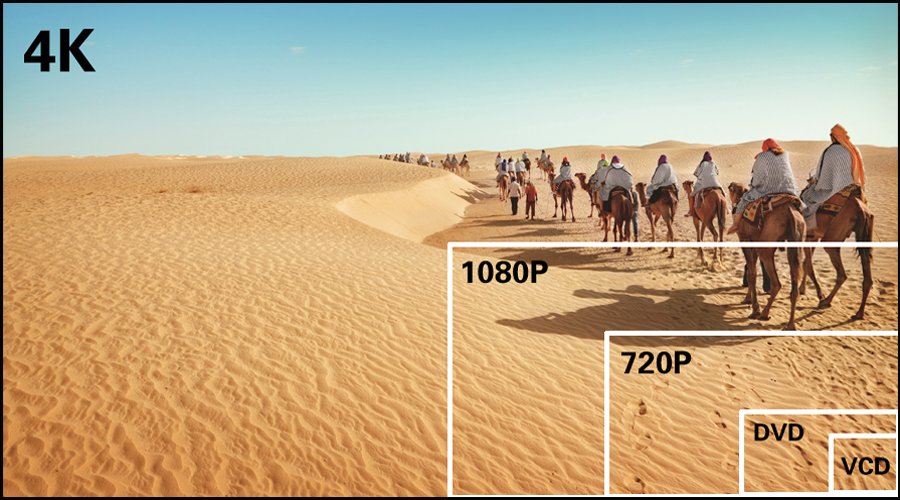

UHD-4K输入输出
MS具有高底板交换带宽，单路支持3840*2160@60hz的高清信号处理，完美兼容Nvidia Mosaic与AMD Eyefinity技术

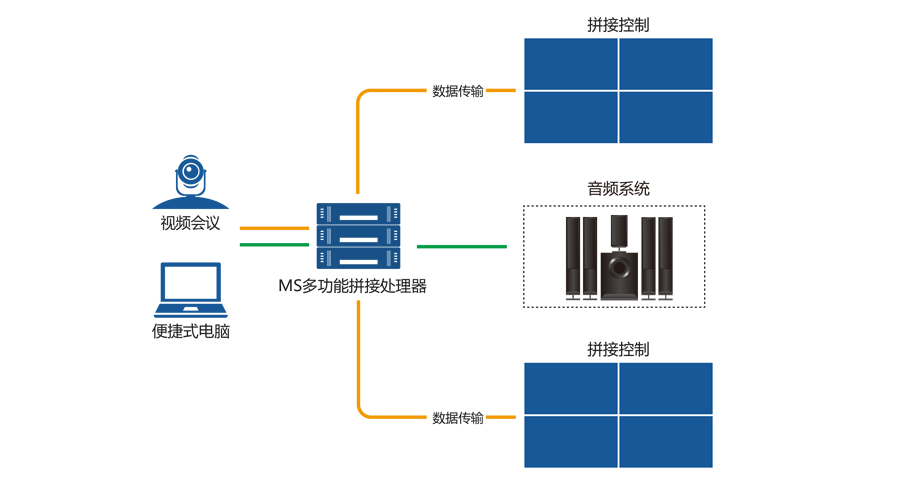

音视频信号切换
支持音视频信号输入，支持独立音频/嵌入音频信号，支持3.5mm/5Pin凤凰端子音频接口

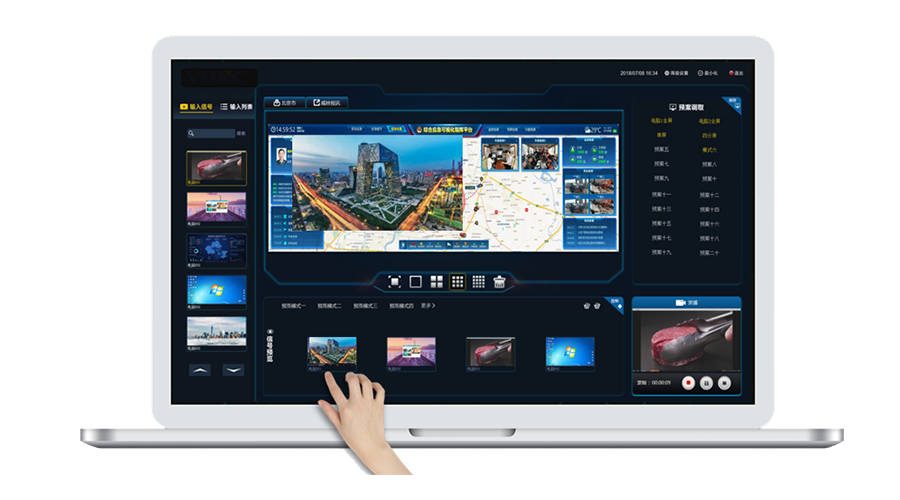

可视化管理平台
MS包含可视化管理模块，可实现对前端输入信号的可视化预览，提前了解当前输入设备的信号显示情况，每路视频分辨率达到1080P@30fps或720P@30/60fps
|
机箱规格 |
尺寸 |
2U |
3U |
7U |
12U |
24U |
28U |
|
插卡数量（IN/OUT） |
2/2 |
4/4 |
9/9 |
18/18 |
36/36 |
72/72 |
|
|
接口数量（IN/OUT） |
8/8 |
16/16 |
36/36 |
72/72 |
144/144 |
288/288 |
|
|
空载重量 |
约5Kg |
约7Kg |
约16Kg |
约29Kg |
约80Kg |
约250Kg |
|
|
空载功耗 |
18W |
20W |
30W |
50W |
70W |
300W |
|
|
串口控制 |
控制接口 |
RS232，9针母D型接口 |
|||||
|
波特率 |
9600 |
||||||
|
数据位停止位 |
数据位：8，停止位：1 |
||||||
|
网络控制 |
控制接口 |
RJ45 |
|||||
|
控制协议 |
TCP/IP |
||||||
|
控制速率 |
10M/100M,全双工或半双工 |
||||||
|
规格 |
电源 |
100-240VAC,50/60Hz |
|||||
|
工作温度 |
-5℃—55℃ |
||||||
|
工作湿度 |
10％—70％ |
||||||
|
MTBF |
50000h |
||||||
MS摒弃了传统控制设备功能单一、灵活性差的特点，在原有的基础上进行全面升级，MS集成了多信号采集、显控处理、音视频图像混合切换、分组管理、多用户管理、可视化管理等多种功能。
建议先整理使用场景、信号源、显示终端、岗位数量、主要流程、机房与网络条件，再根据现场勘察确定节点、接口和部署方案。
可查看本页产品特性、技术优势和技术规格，并结合官网解决方案与公开案例；如需针对项目的配置建议，请联系威林视讯工程师。
