插卡式设计
采集卡、输出卡、控制卡、预览卡等模块均为插卡式设计
专业设计
针对小点距LED特殊性升级的专业解决方案
字幕功能
输入滚动字幕叠加功能,字幕大小位置颜色可调节
音频切换
支持3.5mm端子音频信号切换
可视化管理
对输入信号实现预览回显画面的可视化管理
权限管理
精细化分级权限管理,针对不同登陆用户设置不同权限
屏幕分组
支持设置5个组屏幕分别进行管理
矩阵切换
支持矩阵切换,信号可在矩阵输出板和拼接板卡上共享
多种接口
支多种输入输出模块板卡,满足各种接口需求

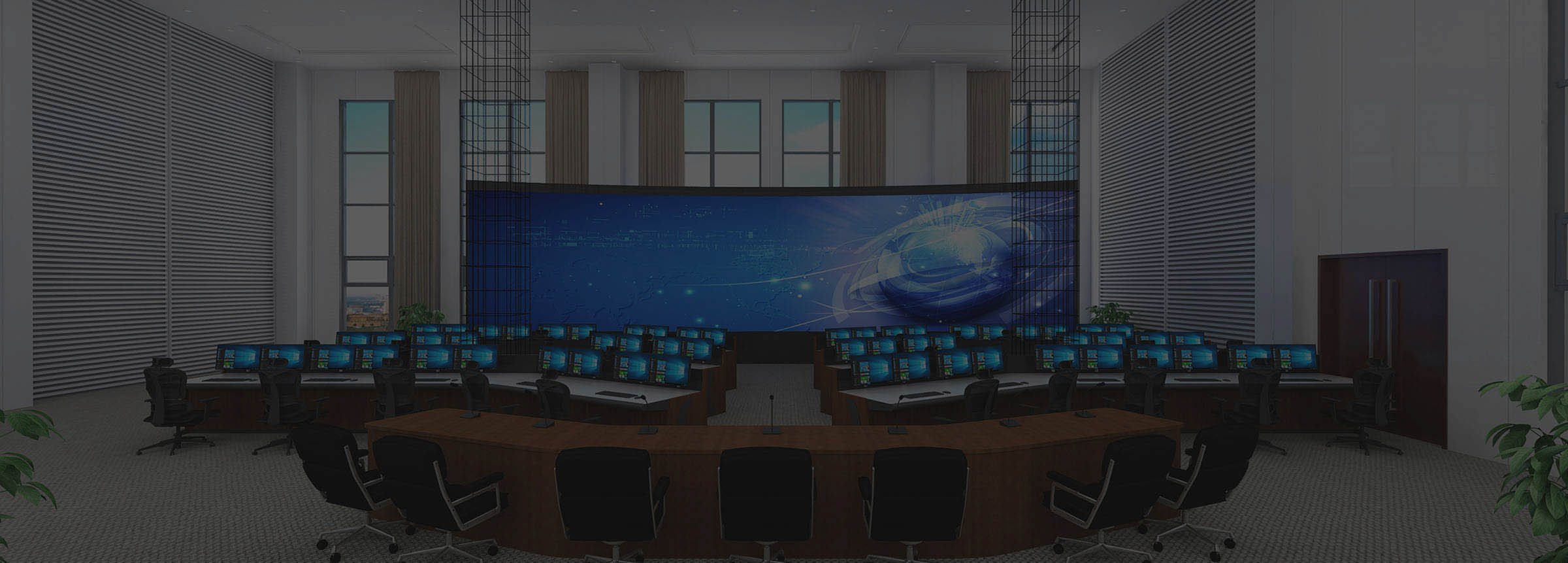

结构应用
MLED1900- LED视频处理器高分信号采集、多画面显示、实时同步处理及输出分辨率自定义等多种图像控制技术于一身，满足各种领域对小点距、超高分、实时同步控制等多种显示需求

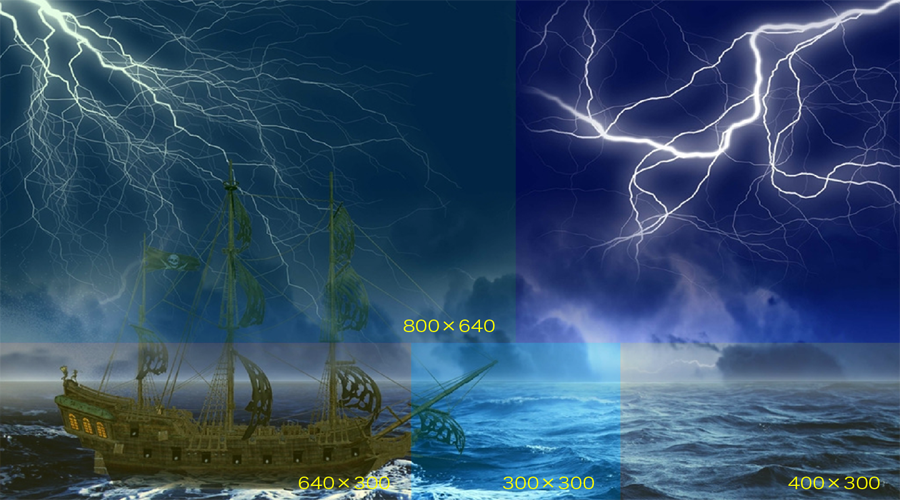

专业LED拼接处理
ME针对LED大屏的不规则拼接方式进行了充分设计考虑，根据输出端的具体要求进行自定义分辨率和有效区域的设置，与LED发送卡的带载点数相适配

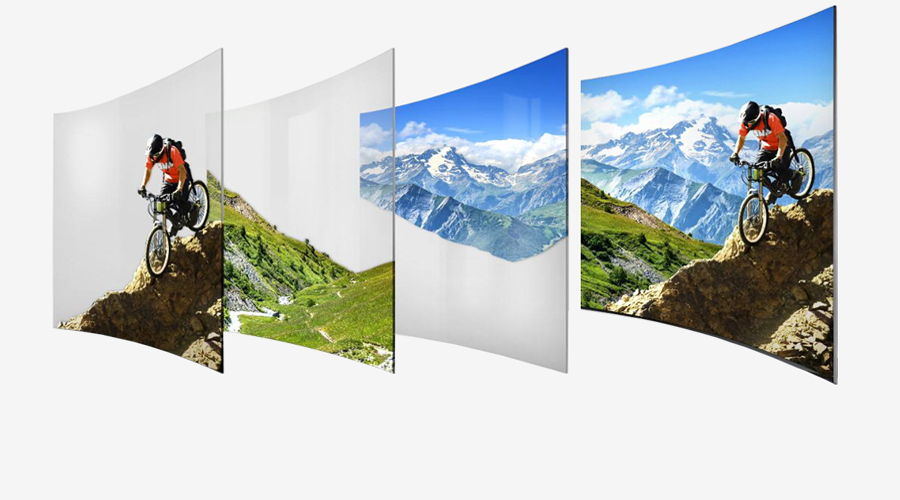

帧同步处理技术
ME是单时钟纯数字处理设备，所有信号在主时钟的控制下进行同步处理，做到全同步显示，从根本上消除了信号不同步问题，在播放高速动态视频时，图像整齐流畅、不存在图像撕裂现象
字符叠加及滚动字幕
支持输入信号字符叠加功能，字符的大小、位置、颜色、字体均可调整，在不增加外部设备的情况下，在拼接屏上显示滚动字幕（如欢迎词等）
UHD-4K输入输出
ME具有高底板交换带宽，单路支持3840*2160@60hz的高清信号处理，完美兼容Nvidia Mosaic与AMD Eyefinity技术

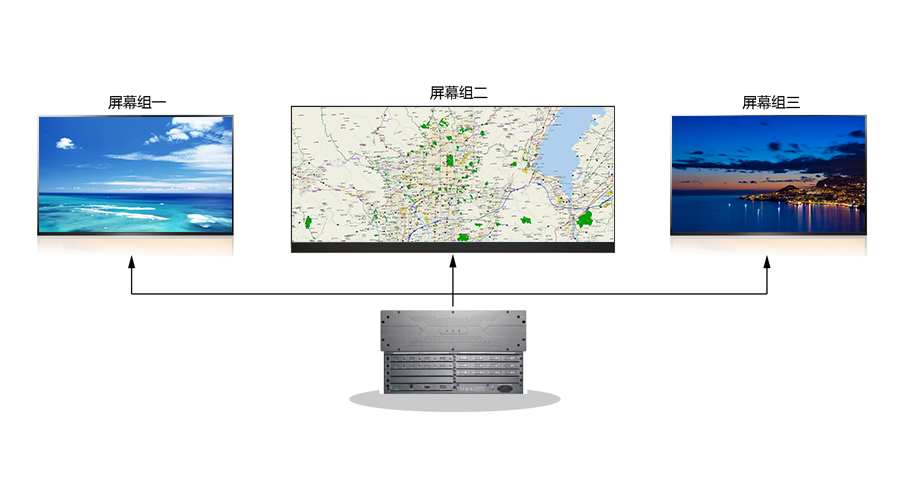

多屏分组管理
多组屏共享及数据管理，支持不少于5个屏组的系统管理及应用

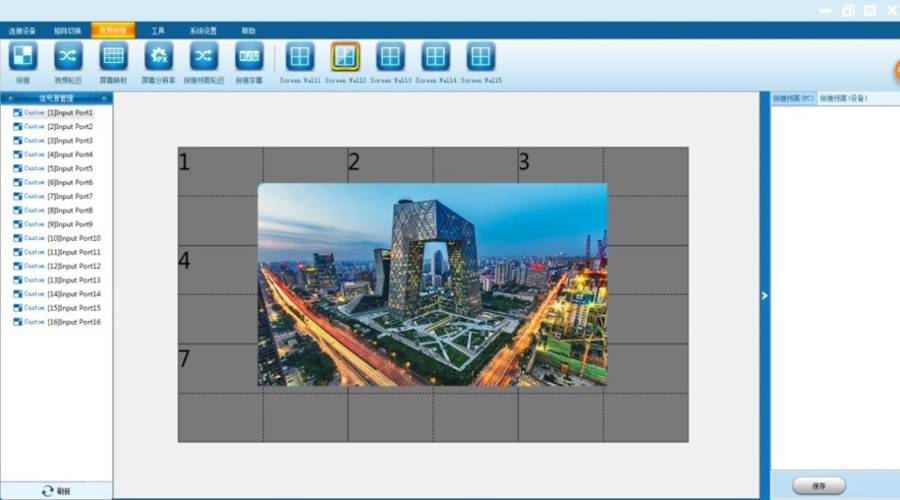

可视化管理平台
ME包含可视化管理模块，可实现对前端输入信号的可视化预览，每路视频分辨率达到1080P@30fps或720P@30/60fps
系统状态监测
ME可对当前设备的运行状态、版本信息、板卡温度及相关的信息进行数据读取和运行状态监测
|
机箱规格 |
尺寸 |
2U |
3U |
7U |
12U |
24U |
28U |
|
插卡数量（IN/OUT） |
2/2 |
4/4 |
9/9 |
18/18 |
36/36 |
72/72 |
|
|
接口数量（IN/OUT） |
8/8 |
16/16 |
36/36 |
72/72 |
144/144 |
288/288 |
|
|
空载重量 |
约5Kg |
约7Kg |
约16Kg |
约29Kg |
约80Kg |
约250Kg |
|
|
空载功耗 |
18W |
20W |
30W |
50W |
70W |
300W |
|
|
串口控制 |
控制接口 |
RS232，9针母D型接口 |
|||||
|
波特率 |
9600 |
||||||
|
数据位停止位 |
数据位：8，停止位：1 |
||||||
|
网络控制 |
控制接口 |
RJ45 |
|||||
|
控制协议 |
TCP/IP |
||||||
|
控制速率 |
10M/100M,全双工或半双工 |
||||||
|
规格 |
电源 |
100-240VAC,50/60Hz |
|||||
|
工作温度 |
-5℃—55℃ |
||||||
|
工作湿度 |
10％—70％ |
||||||
|
MTBF |
50000h |
||||||
